HYTBBZ 高压无功自动补偿装置

产品概述

HYTBBZ 无功补偿成套装置适用于35kV及以下工频电力系统，用来提高电力系统的功率因数，减少线路损耗，改善供用电质量，降低配电 线缆截面，节约有功电费，充分发挥供发电设备的潜力和效能。

主要性能

r 使用环境：海拔不超过1000m, 环境温度-40℃~45℃,装置分户内和户外安装，安装地区应无剧烈机械振动，应无有害气体或蒸汽，应 无导电性或爆炸性粉尘。

电容偏差0～10%,串联段间偏差<2%,相间电容偏差<2%

允 许 在 1 . 1Un 工频稳态过电压下长期运行，电容器装置可在过电流不超过其额定电流1.3In的稳态过电流下长期运行

采用氧化锌避雷器和串联电抗器，有效的限制操作过电压，高次谐波和涌流

┌放电线圈并联连接在电容器回路中，当电容器组从电源退出运行后，能使电容器上的剩余电压在5秒内自 √2Un 降至50V以下。

┌采用专用熔断器和继电保护(电压差动、开口三角电压、桥式差流，中性点不平衡电流)对单台电容器、电容器组内部故障和系统过压、 失压、母线相间短路速断及过流保护。

┌采用电压、功率因数和无功功率进行多个分组的电容器组的自动循环投切，电容器利用率高。也可手动控制，操作灵活、结构简单、安全 可靠。

损耗角正切值不大于0.0005

执行标准

GB50227-2008 JB/T7111-93  DL/T604-1996

并联电容器装置设计规范

高压并联电容器装置

高压并联电容器装置订货技术条件

GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器

GB50062-92    电力装置的继电保护和自动装置设计规范

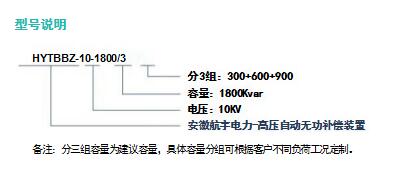

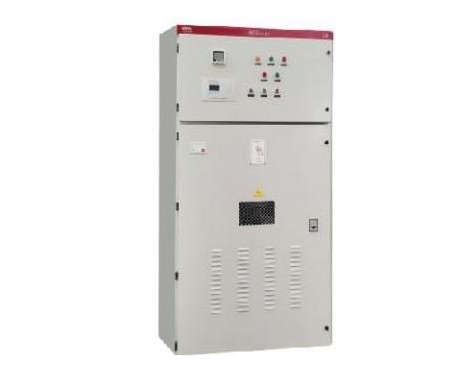

结构

装置由电压无功综合控制器、电容器微机保护单元(可选)、高压隔离开关、高压真空接触器(可选)、氧化锌避雷器、串联电抗器和电容器、 放电线圈、支柱瓷瓶、连接母线等组成。

装置分柜式、框架式等安装形式，柜式结构采用分体式，方便运输和安装；运行更加安全可靠；每组电容器放在一个分体柜内， 一旦出现故 障，不会对其他部件造成影响，便于故障隔离、安全维修。 一般适用于户内，安装在专门的电容器室里。框架式一般置于户外，既可以把整 套装置装在一个户外箱体内(外壳隔热、强冷散热),也可直接放置在具有围栏防护的裸露空地上， 一般适用于户外变电站、箱式变电站。
