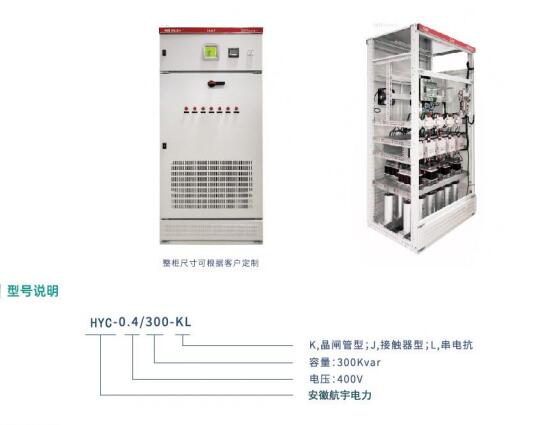

HYC 低压自动无功补偿装置

产 品 介 绍

HYC 系列低压自动无功补偿装置(简称装置)用于低压电网的无功功率补偿，保持无功平衡，以提高电网功率因数，降低电能损耗，改善 电压质量。装置以无功自动补偿控制器为核心，利用接触器/可控硅/复合开关作为电容器组的投切元件，根据电网电压、功率因数或无功 功率自动进行分级投切电容，确保电网始终具有较高的功率因数。

该装置的补偿元件为电容器，可以三相共补，也可根据各相的负荷状况进行单相投切补偿，适用于负荷不平衡的场合。采用电容器与电抗器串联，具有谐波抑制功能，可用于谐波较高的场合，也可根据用户实际需求选型和FC混合使用。

装置适用于690V及以下电压等级电网的集中补偿和电机的就地补偿。

性能特点

据电压、功率因数和所需无功，自动投切电容器组；具有过压保护、欠压保护、延时保护、过流保护及短路保护等功能；

TSC的特点

动态响应速度快，小于10ms,可以实时补偿无功，功率因数达到0.95以上；

减少电压降及电压闪变；

可以有效抑制或滤除谐波，改善电能质量；

节能降耗，提高输变电设备的利用率。

投切8 0kvar的电容器，左图为接触器投切，切换时产生的尖峰电流3640A,接近于其额定峰值电流的12倍，右图为晶闸管投切，产生的尖峰电流仅为304A,与额定尖峰电流一致。
