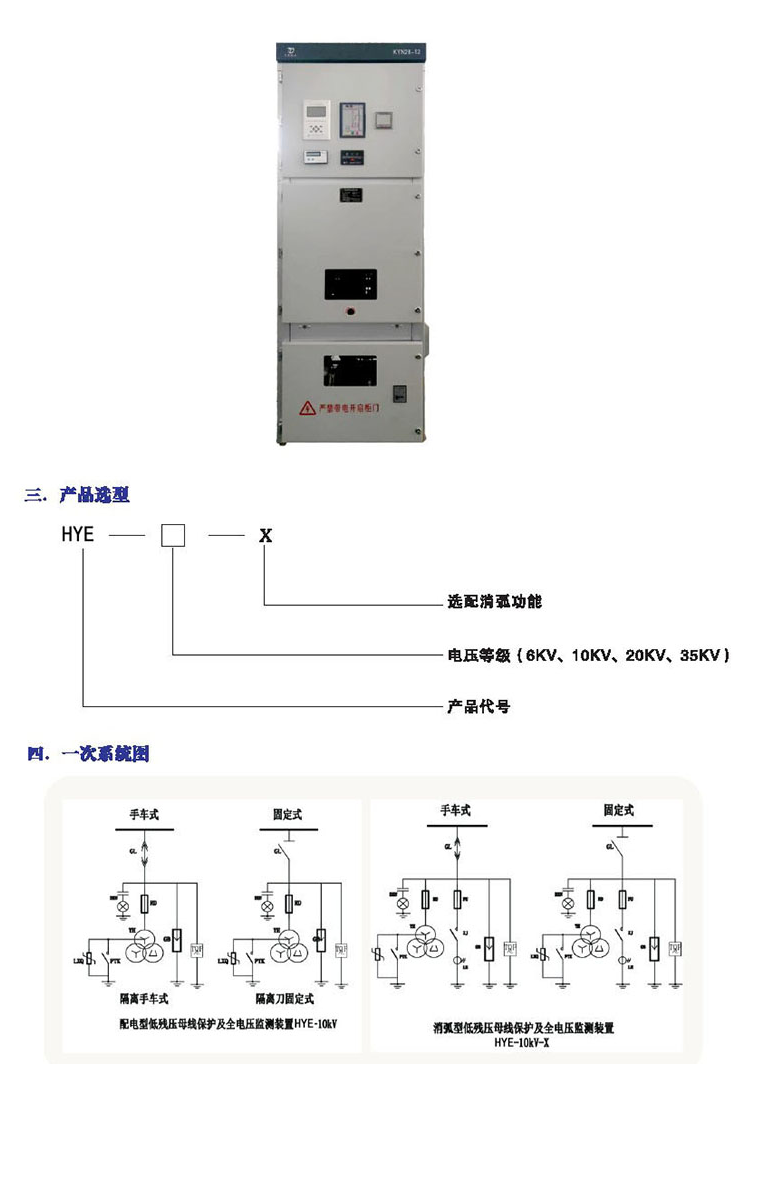

低残压母线保护及全电压监测装置

一.摄述

6到35KV输配电系统过电压与绝缘的防护以及监测一直是系统中的重要课题，一段母线会有一台PT避雷镪柜用于计量及保护，用这种传统的设计已不能满足现代电力的发展。

二，透用范国

HYE低残压母线保护及全电压监测适用于6到35KV输配电系统，取代传统的PT避雷器柜。

五，产品功能及特点

1.取代传统的PT港雷柜

2.低残压技术

在金属氧化物非线性电阻片材料和技术突破的基础上，低残压母线过电压保护器保护残压比普通避雷备降低30%以上，更好的保护了负载。(如10KV电站型避雷器HY5WZ-17/45的残压值为45KV，而低残压母线过电压保护器的残压值为30KV以下)对弱绝缘负载及过电压本身有着查要意义。

3.PT铁碰凿摄保护技术

8.4寸大屏幕彩屏液晶实时显示工频，113分频，112分频，3倍频电压值及波形，利于实时观察各频段的电压变化，发生铁磁谐振时及时记录各频段电压值及故障波形有助于享后分析并及时启动消谐电路。

一次消谐装于PT中性点对地，有可能会造成三相不平衡，我公司采用投切开关技术(PTK技术)当系统正常运行时通过常闭快关接地，发生谐时打开开关投入一次消谐，完美实现了一次消谐与二次消谐的配合，更好的保护了PT.

4.故障景波技术

本装置采用20MHZ,四通道同步采样，50Ns模数(A/D)转换确保数据不失真，大容量存储。对系统的三相电压及零序电压实时显示波形并对金属接地，弧光接地，铁磁谐，PT断线，过压，欠压，失压，三相不平衡等故障波形实时录波有助于用户对系统所产生的状况分析处理。

5.消弧技术

鉴于有些客户对消弧技术的认可，我公司此款产品可选配消强功能。

6，产品使用条件

环境温度-30℃-+60℃

大气气压80-110Kpa

海拔高度小于2000米(高海拔定货时特殊说明)

安装地点应具备防御风，沙尘及雨水

使用地点不应有爆炸危险介质，腐蚀和破坏绝缘的介质
