概述

高能容三相组合式过电压保护器是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对发电机、变压器、开关、母线、电动机、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相同和相对地的过电压，均能起到可靠的限制作用。



产品机构/特点

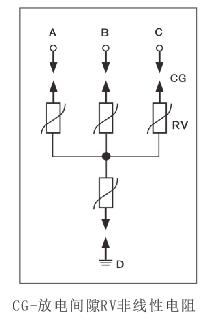

高能容三相组合式过电压保护器电气原理如图（1）所示，图中RV为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。三相组合式过电保护器具有下面的一些特点：

1.通流量大,能容高,适用范围更广。

2.采用四星形接法可将相间过电压大大降低，保护的可靠性大为提高。

3.用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

4.电压冲击系数为1，在各种电压波形下放电电压值相等，不受各种操作过电压波形影响。过电压保护值准确，保护性能优良。

5.结构简单、体积小、安装方便。

1.保护对象：A 电动机；B发电机、变压器、母线线路、开关；C并联补偿电容器；O电机中性点。

2.持续运行电压：允许持久地施加在HYFB相间及相对地的工频电压有效值。

3.使用环境：W为户外型，无W只适用于户内。

4.附加功能：J动作计数器。（仅适用于3-35KV）

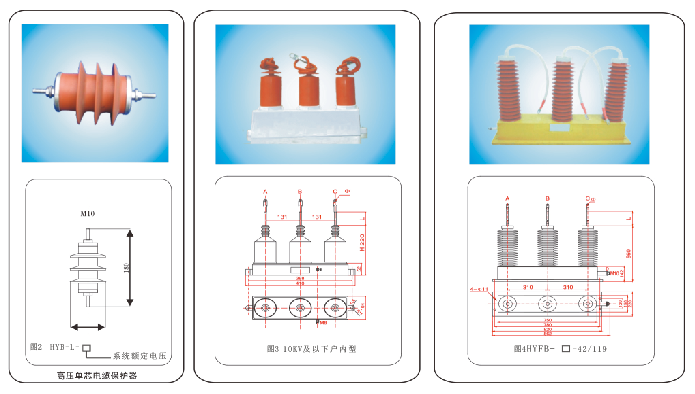

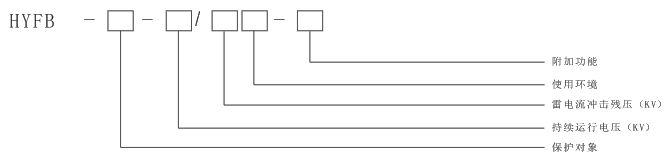

型号及技术参数

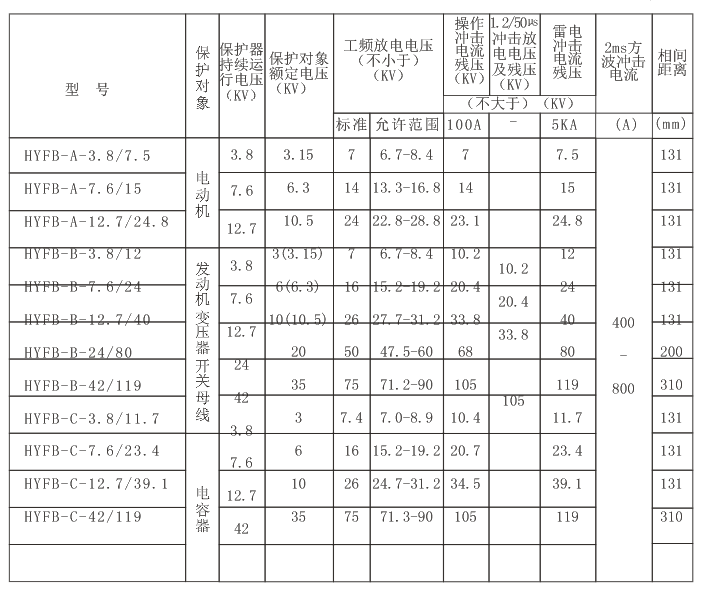

1、用于电动机、发电机、变压器、开关、母线、线路、电容器等设备过电压保护器。表中所列各型保护器相间与相对地有着同样的过电压保护水平。

备注：通用型组合式过电压保护器型号为：HYB(2ms 400A方波)

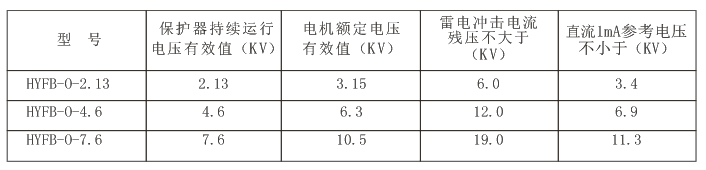

2、电机中性点过电压保护器（无间隙）

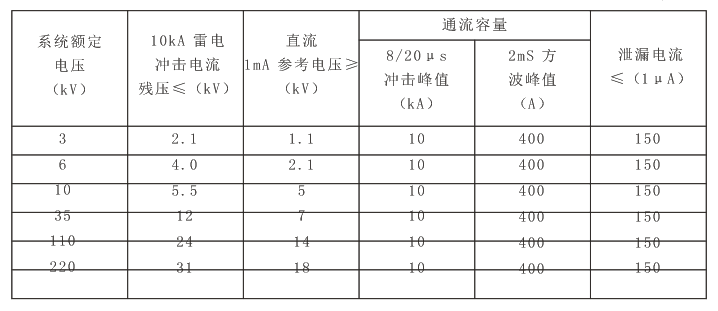

3、高压单芯电缆屏蔽层保护器型号为：HYB-L-系统电压

技术参数



使用须知

1、使用的环境温度为-40℃~+60℃，海拔高度小于2000m（高于2000m订货时注明）

2、在系统发生间歇性弧光接地过电压及铁磁谐振过电压，其能量小于2ms400-800A方波冲击能量时，HYFB可以起到保护作用。
