概  述

单相接地是中压配网中较常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相对地电压升高，若不及时处理可能会发展为非故障相绝缘破坏继发相间短路的威胁。及时正确地判定接地回路是快速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常被称为小电流接地选线装置，但早期的选线装置常发生误选和漏选，效果不能令人满意。

我公司在总结了各种小电流接地选线方案成功经验和失败教训的基础上，应用当代微机测控技术的新理念和新方法，对模拟信号处理，A/D转换，计算平台以及算法做了重大改进，研制出HYDX系列智能小电流接地系统接地选线装置，较终突破了选线正确率偏低这一长期困扰人们的难题，使选线装置真正具有了使用价值。

该装置具有操作简单，用户界面友好，选线正确，运行可靠等特点，可正确区分系统谐振和接地。采用标准部颁通讯规约，可与各保护生产厂家的综自设备接口；具备超大容量的故障记录功能，为现场运行人员迅速处理接地故障提供了极大的方便。

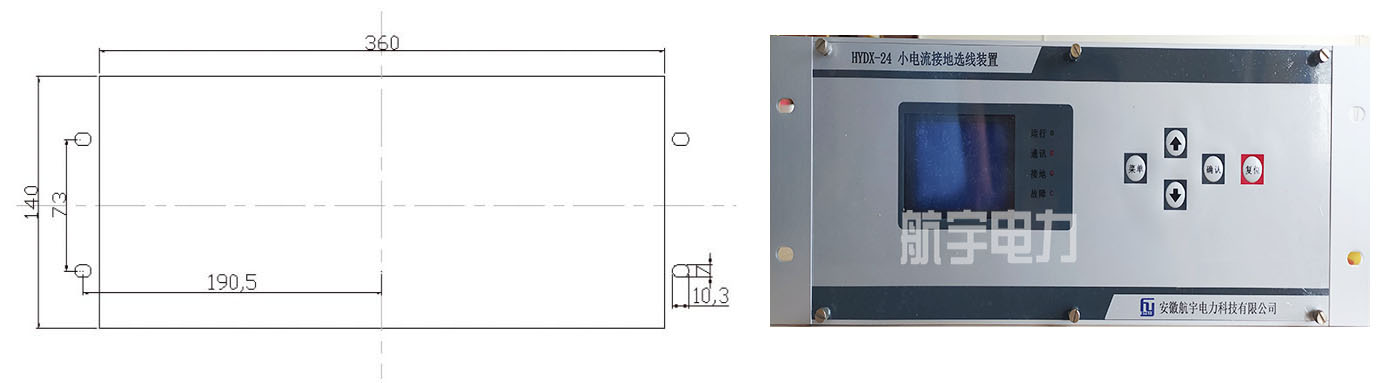

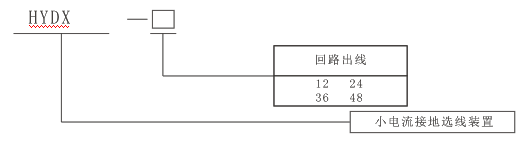

产品选型



技术指标

1、电源电压：AC220V±10%或DC220V±10%;

2、整机功能：≤20W;

3、环境温度：-10℃~+55℃；空气相对湿度：不大于90%；

4、要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具有防御风、雨、沙和防尘设施；

5、输入参数:

     电压等级:1-2个;母线段数:1-4段;出线数:12路、24路、36路、48路；

     零序电压（PT1~PT4）;100V;零序电流（CT1~CT48）:0.5A;

6、报警输出：报警继电器触点容量为：DC220V,5A;

7、通讯：接口RS232、RS485、RS422可选；通讯规约DISA、MOUDBUS、XJ103可选；



设计原理

装置实时检测系统各段母线零序电压和各路出线零序电流。当系统发生接地故障时，装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流之间的大小、相位关系，并根据设定的接地故障判据，选出发生接地故障的线路；同时显示、记录、远传相关故障数据，给出告警信号，然后再保持循环检测状态。



功能特点

1.本装置核心部件采用新一代智能ARM芯片，集成度高、抗干扰能力强、运行速度快、存储容量大、可靠性高；

2.采用双ARM芯片，数据采集和分析判断使用独立的ARM芯片；

3.输入零序电压无同名端一致要求；

4.采用大屏幕液晶（LCD）显示，全汉化菜单，易于理解，操作简单；

5.具有报警、编码两种输出方式；

6.配备RS485、RS232、RS422多种通讯接口；

7.可记忆、存储30次接地故障信息，装置掉电后信息不丢失；

8.现场CT变化、启动电压均可软件设定，现场不需调整；

9.完善的自检、自恢复功能；

10.采用功能插件结构，方式为后插式，维修及更换部件极为方便。





储藏及运输

贮  存

合格产品须贮存在环境温度为-25℃~+70℃，空气相对湿度不大于80%，干燥、清洁、通风良好的场所，并能有效防止各类有害气体的侵入；严禁同有腐蚀作用及易燃易爆物品存放在一起。



运  输

包装好的产品在运输过程中环境温度应控制在-25℃~+55℃范围内，空气相对湿度为不大于 95%，装置的运输还须符合国家相关法律法规的规定。
