产品概述

HYEB六柱全相过电压保护装置，又称六相避雷器，是性能优良的新型过电压保护装置。本产品保护功能完善，可以有效的限制大气过电压和操作过电压，能够提高被保护设备的安全水平，特别是高压旋转电机类弱绝缘设备的相间、相地及匝间的绝缘起到良好的保护作用。该产品设计思想新颖. 结构独特. 参数合理.体积小.安装方便。本产品采用了无间隙结构，保护特性受环境条件的影响小，可用于高海拔、重污秽等地区。电气设备方面本产品已广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护旋转电机、变压器、电容器、电缆、电弧炉等电气设备绝缘的理想设备。六相避雷器与过电压保护系统中的其他工作单元：HYEB相间短路保护器、HYEB在线监测仪合理配合使用可以进一步提高用户系统的安全性和可靠性。



结构特点

六柱全相过电压保护装置采用了无间隙的结构，具有如下突出的特点：陡坡响应特性好，无截波，对保护设备无不良影响；响应速度快，无放电时延，响应速度为纳秒量级；动作稳定，没有了间隙的固有缺陷，不存在间隙放电电压受内外环境影响的问题，耐污秽，并可广泛应用于高海拔地区；结构简单，可靠，工艺性好，易于实现在线监测及预防性试验，保证产品的运行的可靠性；具有防爆功能；该产品使得相间相对地荷电率大大降低。

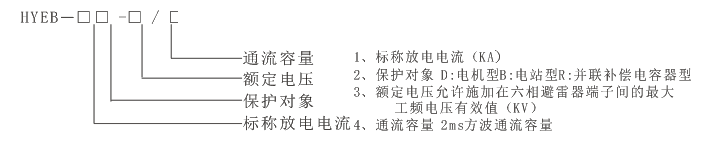

型号说明

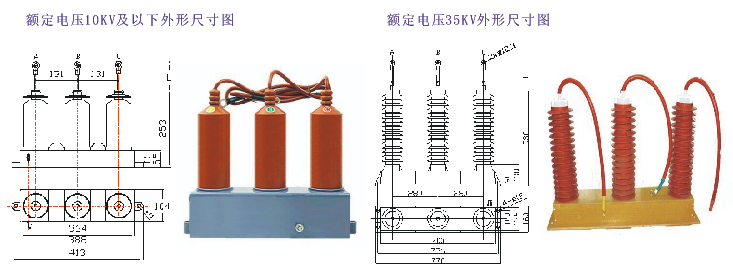

产品外及安装尺寸

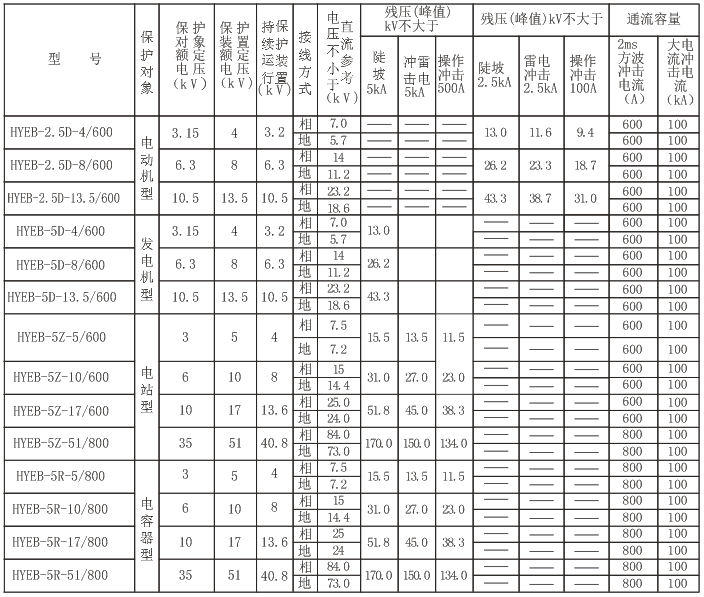

型号及技术参数



使用条件

户内使用，环境温度：-40℃～+40℃；海拔高度不超过4000m；电源频率：48HZ  ～ 62HZ；长期施加避雷器端子间的工频电压应不超过六相避雷器的持续运行电压；地震烈度不大于8度。



运行维护

1、每年（或必要时）做一次预防性试验，同时除去产品表面的灰尘。

2、试验项目：

2.1  直流U1mA参考电压试验（直流脉动部分不大于1.5%），其值不小于技术参数表中的规定值。

2.2  0.75倍直流参考电压下泄漏电流（直流脉动部分不大于1.5%），其值应小于50Ua。

3、六相避雷器不允许做工频放电电压试验。
