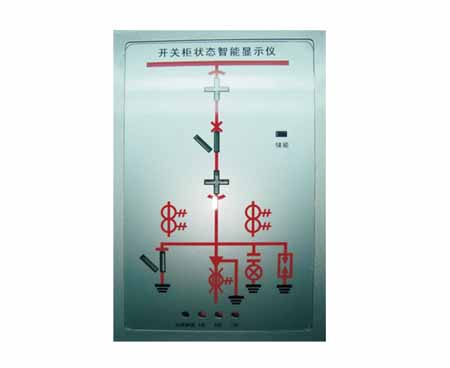

HYZ-2系列开关柜状态智能显示仪用于3~35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次模拟图、带电显示、分合闸状态指示、接地开关指示储能指示、手车位置指示等多项功能。产品采用微处理器控制，内部元件大部分为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点，是一款经济型状态显示装置。



手车位于试验和工作位置之间时，发光柱1红色垂直和绿色水平模拟条同时闪烁。手车移出开关柜时，发光柱1红色垂直和绿色水平模拟条发光，表示手车已断电。

断路器常开节点闭合、常闭接点打开时，发光柱2红色竖直模拟条发光，表示断路器已合闸；断路器常开节点打开、常闭接点闭合时，发光柱2绿色模拟条发光，表示断路器已分闸。

1.2能够分别指示A、B、C三相是否带电，同时提供带电闭锁接点。

LED启动电压（KV）：额定相电压×0.15~0.65。

闭锁启控电压（KV）：额定相电压×0.65。

当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

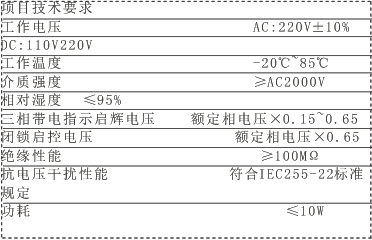

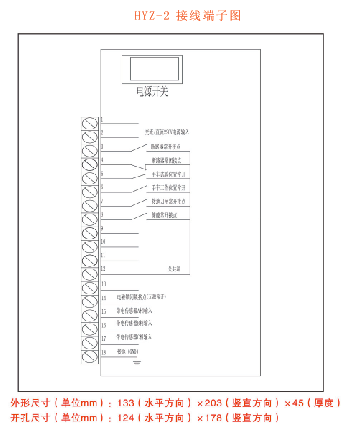

技术参数



产品功能

1.动态模拟图显示：

1.1能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示。储能显示等。无源触点输入：

手车工作位置触点闭合时，发光柱1红色垂直模拟条发光，显示断路器手车处于工作位置。

手车试验位置触点闭合时，发光柱1绿色水平模拟条发光，显示断路器手车处于试验装置。
