开关柜智能操控装置

HYZ-8系列开关柜智能操控装置用于3~35Kv户内中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次动态模拟图、高压带电显示、分合闸状态显示、接地开关状态指示、储能指示、手车位置指示。语音防误提示、温湿度数值显示、RS485远程通讯接口等多项功能。产品采用微处理器控制，内部主要原器件为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点。该产品较传统的模拟显示有直观、操作方便等优点。



产品功能

1、动态模拟图显示：能够进行断路的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等。

2、高压带电显示：能够分别指示A、B、C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可以解除。

3、操作功能：HYZ-8系列开关柜智能操控装置可根据用户需要在面板上设有合闸/分闸转换开关(按钮)、就地/远方转换开关（按钮）和储存按钮等。

4、温湿度控制功能：

控制方式：可带1-2路加热器当环境湿度90%RH时，启动加热，当75%RH时，退出加热；当环境温度400℃时，加热器无条件退出。

断线报警：任何一路加热器断线，报警指示灯亮(或可根据用户要求启动排风)。

5、智能语音防误提示功能：操作者不在试验位置误合接地开关，装置提示请分断路器操作者在断路器合闸位置误将手车推进，装置提示请分断路器、请分接地开关。

6、通讯功能：MODBUS协议方式，RS485接口。可与变电站其他设备组成适时的微机防误监控系统。



安装使用方法

1、HYZ-2、HYZ-8系列产品均为嵌入式结构，只需在开关柜面板上开好孔，再将其固定在面板上即可；

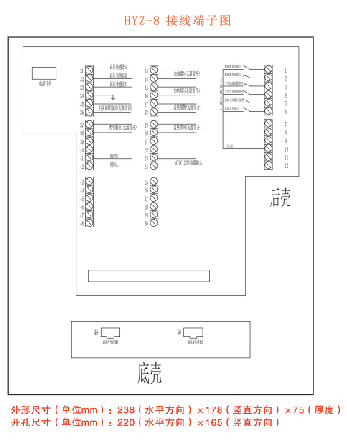

2、按端子图接好线并校对正确后，通入电源；

3、将各个开关量输入端短接，检查其功能是否正常。

4、温湿度控制功能，对传感器吹气，至加热指示灯亮，加热输出端有220V电源输出；

5、带电显示器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮，不带电时，闭锁解除绿色指示灯亮。

6、装置电源接入方式：一种为只接一路交流电源，另一种为交流直流通用。
